Beranda Katalog Face Drill Rig DW1-90 Single-boom Face Drill Rigs for Underground Tunnels

Deskripsi Unit

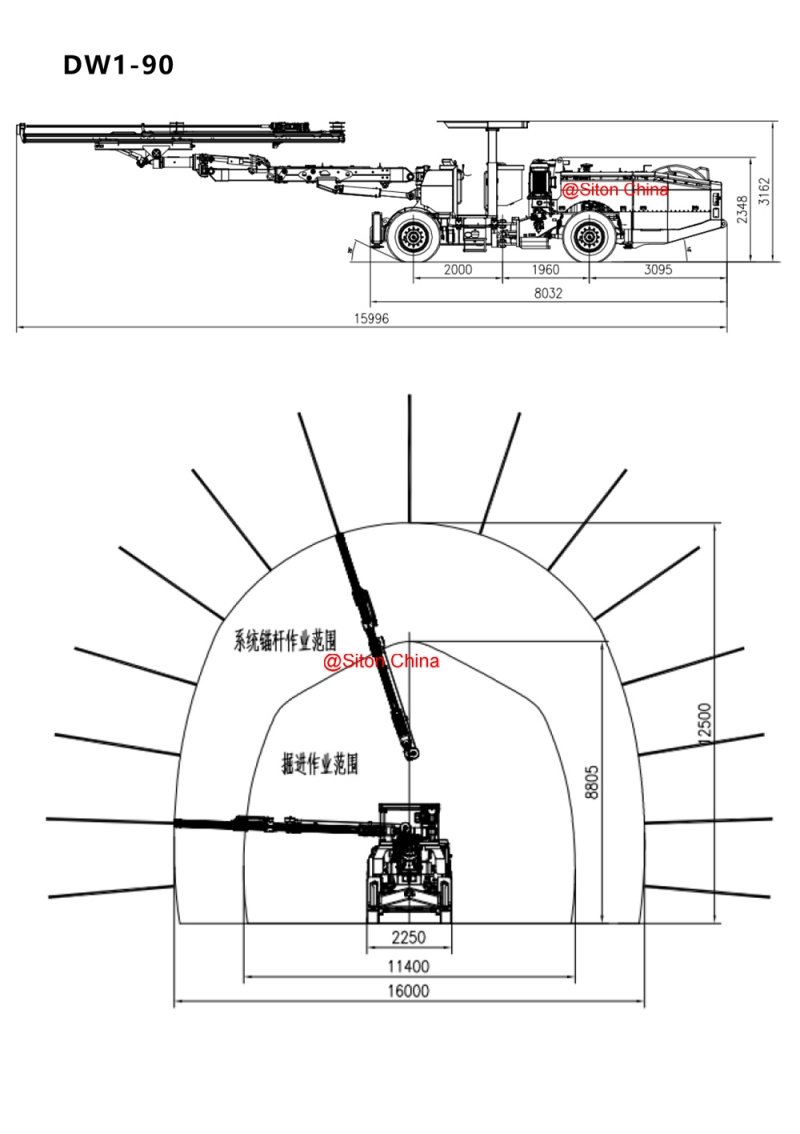

Komponen utama rig pengeboran pengembangan DW1-90 semuanya diimpor dari negara-negara merek terkenal. Bagian kerja (lebar X tinggi) rig pengeboran bawah tanah adalah 10.05mx8.5m, mesin bor lubang ledakan diperlukan untuk penggalian jalan raya dan terowongan di tambang bawah tanah, pembangkit listrik tenaga air, kereta api, jalan raya dan bidang lubang ledakan dan lubang baut lainnya bekerja.

Spesifikasi

Jenis Produk: Rig Bor Muka boom tunggal
Negara Asal: Jiangxi, Tiongkok
Sertifikat: FOPS/ROPS
Aplikasi: Drift dan terowongan kecil, sedang, dan besar

Parameter Teknis

Model No.	DW1-24	DW1-31	DWE1-31	DW1-70	DW1-90
Main Information
Dimension (mmmmmm)	9860X1250X (1880/2580)	12135X (2050/1750) X (2100/2800)	12267X1830X (2208/3008)	13124X2090X (2308/3008)	15996X2250X (2348/3162)
Weight (KG)	8600	13200	15400	15600	21000
Turning Radius (mm)	2400/4800	3030/5500	3600/5900	3900/6200	4300/9000
Working Area (m*m)	2.3X2.3-5.5X4.4	6.9X6.7 (Max)	9.7X10 (Max)	10X13 (Max)	12.5 X16 (Max)
Feed
Drill Rod Length (mm)	1830-3700	3700/4305	3700-4900	3700-4900	3700-5525
Hole Depth (mm)	1550-3400	3400/4000	3400-4600	3400-4600	3400-5200
Propulsion (KN)	12	15	15	15	15
Electrical System
Main Motors Power (KW)	55	63.5(55+5.5+3)	63.5(55+5.5+3)	63.5(55+5.5+3)	65.5/85.5
Voltage (V)	Customized
Electrical Cable Volume (m)	70	90	60	60	70
Chassis
Engine Rated Power (KW)	58/56	53	62.5	59	92
Walking Speed (Km/h)	10	12	13.5	13.5	14
Climbing Ability (degree °）	14	14	14	14	14
Rock Drill
Model	WOSERLD 18KW, A22L/D
Shank	T38	T38	-	-	-
Drilling Diameter (mm)	41-76	41-76	-	-	-
Max. Impact power (KW)	18/22
Impact Frequency (HZ)	60/53
